Sichtbarkeitsanalysen in Global Mapper Mobile
Haben Sie schon einmal auf eine Landschaft geblickt und sich gefragt: „Was ist das für ein Berg da drüben? Welche Insel ist das dort in der Bucht? Mit Global Mapper Mobile Pro haben Sie die Antwort in Ihrer Tasche.
Anstatt auf Google Maps zu schielen und zu versuchen zu beurteilen, welche Hügel hoch genug sind und sich im richtigen Blickwinkel befinden, kann das Viewshed(Sichtbarkeits)-Werkzeug in Global Mapper Mobile sichtbare Bereiche auf der Karte für Sie hervorheben. Es ist so einfach: Streamen oder Laden einer Höhenebene und Anklicken des Viewshed-Werkzeuges.
Wie heißen diese Gipfel auf der anderen Talseite des Puzzle Mt. in der Nähe des Grafton Notch State Park in Maine? Finden wir es heraus!
Was ist Global Mapper Mobile Pro?
Global Mapper Mobile Pro ist ein benutzerfreundliches Werkzeug für die Erfassung und Erstellung von GIS-Daten im Feld mit tragbaren iOS- und Android-Mobilgeräten. Es nutzt die GPS-Funktionen des Mobilgeräts oder über Bluetooth verbundene GNSS-Empfänger, um Orientierung und Standortinformationen für Remote-Mapping-Projekte bereitzustellen. Als perfekte Ergänzung zur Desktop-Version von Global Mapper bietet die mobile Version die Maps-in-Hand-Funktionalität für Ingenieure, Vermessungsingenieure, Wildtiermanager, Förster und alle, die von einem Zugriff auf räumliche Daten an abgelegenen Orten profitieren.
Was brauchen Sie?
Hier sind die Dinge, die Sie auf Ihrem mobilen Gerät geladen haben müssen:
- Global Mapper Mobile Pro - Die Pro-Version ist für die Verwendung des Viewshed-Tools erforderlich. Diese ist im Rahmen eines Jahresabonnements erhältlich und kann im Apple App Store oder auf unserer Website erworben werden.
- *Eine Höhenebene - eine Rasterebene, die die Höhenlage des Geländes darstellt. Dies wird vom Werkzeug Viewshed angezeigt. Wenn Sie ein GIS-Freak wie ich sind, können Sie als Bonus Bäume, Gebäude und andere Strukturen berücksichtigen, indem Sie mit Global Mapper Desktop ein neues digitales Oberflächenmodell aus Lidar-Daten erstellen. Mit der Max-Binning-Methode wird eine Ebene erstellt, die die Baumkronen mit beinhaltet. Vergewissern Sie sich nur, dass der Boden, auf dem Sie stehen werden, in Ihrer Standhöhe enthalten ist!
- Empfohlen: *Eine Topo-Karte oder eine ähnliche Kartenebene zur Anzeige der Namen von Landschaftselementen.
*Diese können über das Online-Datentool direkt auf Ihr Telefon gestreamt werden, wenn Sie einen Mobilfunkdienst haben. Sie können auch im Voraus planen und die Daten als Paketdatei von Ihrer Desktop-Version von Global Mapper herunterladen. Weitere Informationen zu diesem Arbeitsablauf finden Sie in diesem Blog: Datenaustausch zwischen Global Mapper Desktop und Global Mapper Mobile.
Hier im Kontrollzentrum sehen wir die in Global Mapper Mobile geladenen Höhen- und Topo-Kartenebenen. Beide können mit dem Online Data Werkzweug direkt auf Ihr Telefon (oder Ihren Desktop) gestreamt werden.
Verwendung des Viewshed-Werkzeuges
Wie funktioniert es also? Das Viewhed-Werkzueg führt eine Analyse durch und erzeugt eine Ebene, die alle Orte hervorhebt, die von einem bestimmten Punkt aus sichtbar sind. In diesem Szenario sind Sie der "gegebene Punkt". Allerdings müssen Sie nicht einmal persönlich vor Ort sein, denn das Werkzeug Viewshed kann auch Ansichten auf der Grundlage der Position eines erstellten Punktmerkmals erstellen. Wenn Sie persönlich vor Ort sind, stellen Sie sicher, dass Ihr Standort aktiviert ist!

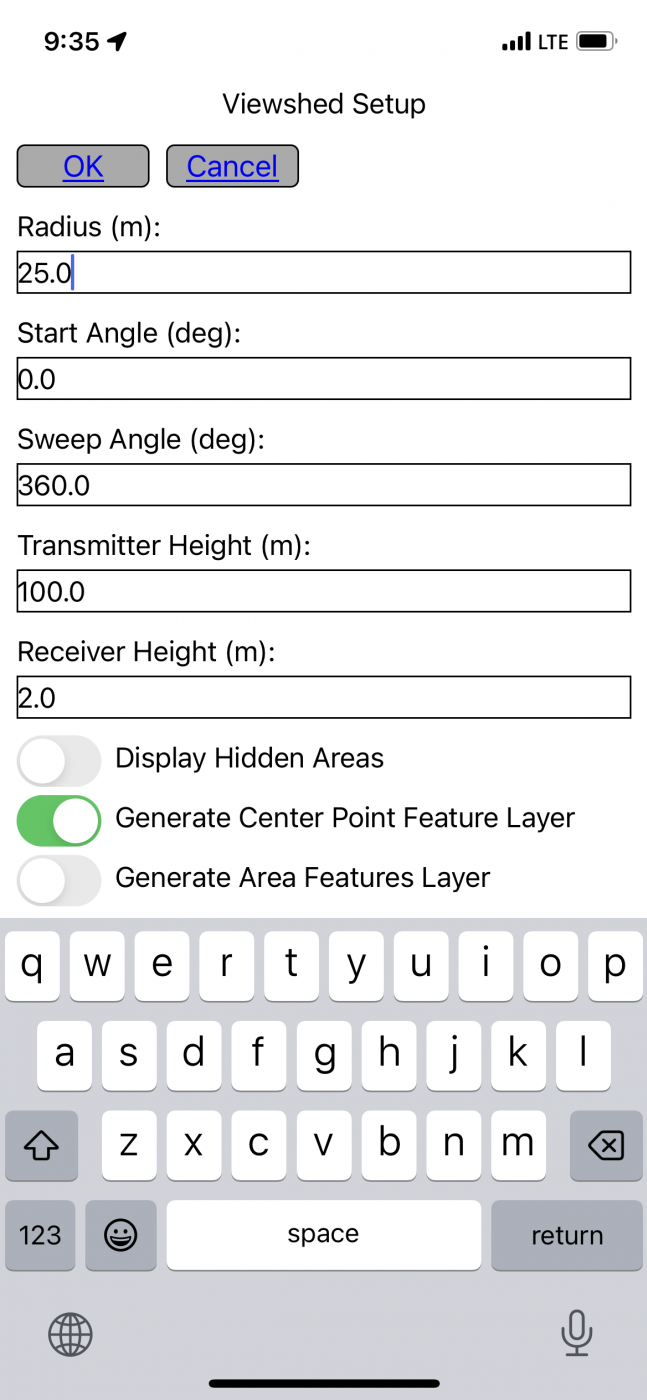

Wenn Sie Ihre Datenebenen geladen haben, öffnen Sie die Werkzeug-Box in der linken Ecke und wählen Sie Viewshed. Theoretisch können Sie die Standardeinstellungen verwenden, aber wenn Sie sie anpassen, können Sie den Bereich, den Sie betrachten, besser eingrenzen.
Die meisten dieser Einstellungen können belassen werden, aber es gibt zwei, die Sie wahrscheinlich ändern möchten:
- Radius - Das ist die Entfernung, die das Werkzeug anzeigen soll. Sie können versuchen, die Entfernung zwischen Ihnen und dem Berg abzuschätzen, oder Sie können das Werkzeug verlassen und das Werkzeug Measure aus demselben Menü verwenden.
- Höhe des Senders - Dies ist die Höhe über dem Boden, in der sich Ihre Augäpfel befinden, in Metern. Wenn Sie nicht auf einem Turm stehen, würde ich dies auf 2 ändern.
Weitere Informationen zu den anderen Einstellungen finden Sie in den Spezifikationen des Werkzeuges in der Knowledge Base für iOS oder Android.
Dieses Werkzeug war ursprünglich für Sende- und Empfangsgeräte (wie z.B. Mobilfunkmasten) gedacht, deshalb sind die Einstellungen auch so benannt, aber es eignet sich gut für Visualisierungszwecke!
Das Werkzeug Viewshed (Sichtfeld)
Das Werkzeug Viewshed erstellt ein rosa Element, das die sichtbaren Bereiche auf der Karte hervorhebt.

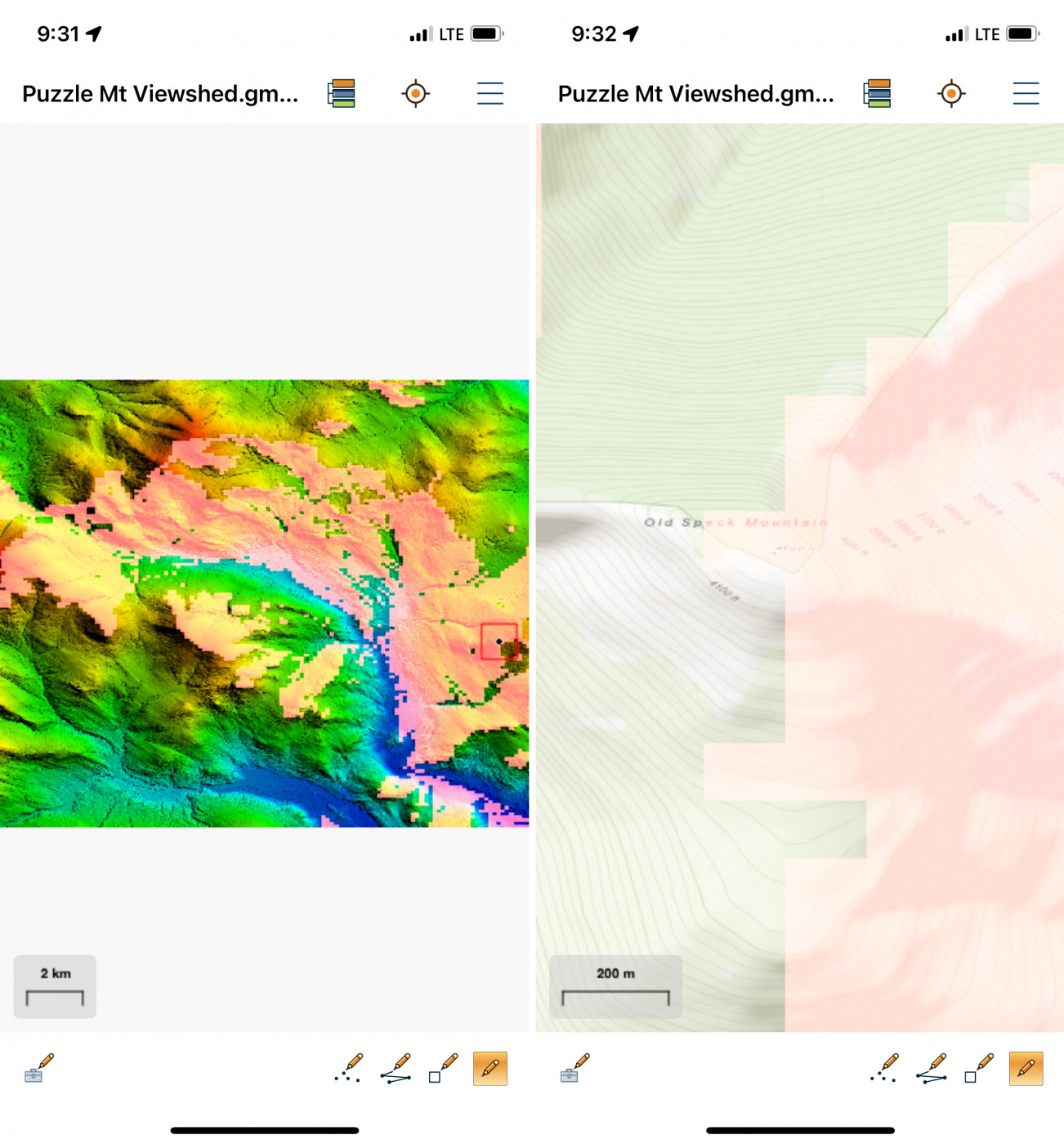

Bild Links: Im Sichtbereich werden die Berge und Täler, die vom ausgewählten Punkt aus sichtbar sind, mit einem rosafarbenen Umriss oder einem Flächenelement hervorgehoben. Bild Rechts: Anhand des Ergebnisses können wir erkennen, dass der höchste Berg in der Ferne, in der Mitte des oben gezeigten Bildes, Old Speck heißt.
Sobald Sie die Karte erstellt haben, können Sie sie auf Ihrem Gerät speichern oder in die Desktop-Version von Global Mapper exportieren, um sie später zu verwenden.
Das Viewshed-Werkzeug ist eine der vielen Funktionen und werkzeueg, die in der Pro-Version verfügbar sind, auf die Sie mit einem kostenpflichtigen Jahresabonnement zugreifen können. Um Global Mapper Mobile zu testen, laden Sie die kostenlose App noch heute aus dem iOS App Store oder Google Play Store herunter.
