Mit Global Mapper Mobile GIS-Daten ins Feld bringen
Verkehrsministerien haben die wichtige Aufgabe, die Straßeninfrastruktur des Landes zu entwickeln und zu erhalten. Da das öffentliche Straßennetz bis in die entlegensten Winkel des Landes reicht, müssen Verkehrsministerien in der Lage sein, Daten vor Ort zu erfassen, um die Anlagen bei Bedarf zu bewerten und zu aktualisieren.
Vermessungsingenieure und Inspektoren können mit dem Global Mapper-Toolkit anhand von Bibliotheken mit vorhandenen Daten und GPS-fähigen Programmen Elemente genau erfassen und Karten aktualisieren.
Als GIS-Anwendung verfügt Global Mapper über weitreichende Funktionen zur Datenvisualisierung, -bearbeitung und -verwaltung. Durch das Laden vorhandener Karten und Datenebenen in einen Arbeitsbereich können Benutzer die vorhandene Infrastruktur erkunden und mithilfe von Geländebearbeitungswerkzeugen wie Gelände-Painting für anstehende Projekte planen. Während GPS-Geräte an einen Computer angeschlossen werden können, auf dem Global Mapper ausgeführt wird, und zur Erstellung neuer Daten verwendet werden können, bietet Blue Marble auch eine mobile Lösung für die Verwendung und Erfassung von Felddaten.
Global Mapper Mobile erleichtert die Datenerfassung vor Ort auf einem Smartphone oder Tablet. Die App ist für Android- und iOS-Geräte verfügbar, zeigt Referenzdaten an und kann zur Bearbeitung vorhandener und zur Erfassung neuer Daten verwendet werden. Moderne Telefone und Tablets sind GPS-fähig und Global Mapper Mobile arbeitet mit den internen Ortungsdiensten des Geräts zusammen, um den Benutzer auf einer geladenen Karte zu lokalisieren. Diese internen GPS-Informationen können verwendet werden, um einfach den Standort des Benutzers anzuzeigen oder neue Elemente zu erfassen.
Erstellen einer Karte und Laden in Global Mapper Mobile
Lassen Sie uns einen Moment zurückgehen und den Prozess der Kartenerstellung und deren Einbindung in die mobile App besprechen.
Da Desktop- und Laptop-Computer leistungsfähiger sind als die meisten Mobilgeräte, beginnt der Kartierungsprozess in Global Mapper Desktop. Laden Sie vorhandene Datenebenen in Global Mapper und bearbeiten oder erstellen Sie gegebenenfalls beliebige Daten. In einem Global Mapper-Arbeitsbereich können Sie Raster- und Geländedarstellungsoptionen sowie Stiloptionen für Vektorebenen anwenden. Wenn die Kartenerstellung in Global Mapper Desktop gestartet wird, können Benutzer viel größere Karten laden und erkunden, als wahrscheinlich vor Ort benötigt werden. Bei Bedarf kann Global Mapper dann verwendet werden, um den Datensatz auf eine Region zu beschränken, die für die Arbeit vor Ort von Interesse ist.
Im unteren Beispiel wird eine einfache Karte für alle öffentlichen Straßen in einem Bezirk von Maine erstellt. Die Vektor-Gestaltung der Straßen wird durch das Attribut bestimmt, das die Art der Straßenoberfläche beschreibt. In dieser Karte und diesem Arbeitsablauf geht es um die unbefestigten Straßen.
In einem Klima mit vier Jahreszeiten verursachen die Temperaturen im Winter und das Schmelzen des Schnees im Frühjahr oft Schlaglöcher und Spurrillen auf unbefestigten oder beschädigten Straßen. Diese ländlichen öffentlichen Straßen sind wichtige Verkehrsadern für die Bewohner einer Region und müssen in der Regel jährlich in gewissem Umfang routinemäßig gewartet werden.

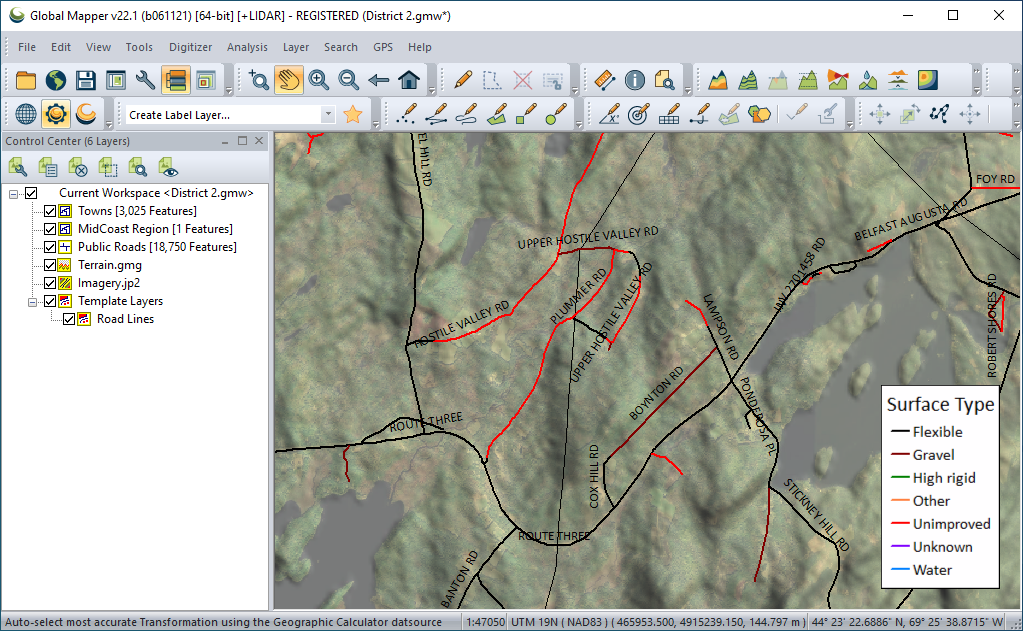

Daten werden in Global Mapper geladen, gestaltet und untersucht, bevor sie verpackt und an ein Gerät vor Ort gesendet werden.
Eine Element-Vorlage für eine Ebene kann dem Arbeitsbereich über den Abschnitt "Element-Vorlagen" im Dialogfeld "Konfiguration" in Global Mapper hinzugefügt werden. Eine Element-Vorlage ist einfach die Struktur für eine Ebene, die den Element-Typ, den Stil und eine Struktur für die gewünschten Attribute angibt. Durch das Erstellen einer Ebene aus einer Element-Vorlage in einem Arbeitsbereich kann dieser Ebenenplan für Global Mapper Mobile freigegeben und für die standardisierte Datenerfassung verwendet werden.
Um die Vektorebenen und die Raster-Grundkarte für die Verwendung auf einem Mobilgerät zu verpacken, wird die Karte in das Global Mapper Mobile-Format exportiert. Durch diesen Export wird eine Global Mapper Mobile Package-Datei (*.gmmp) erstellt, die Raster-, Vektor- und Höhenebenen effizient in einer einzigen Datei zusammenfasst, sodass sie einfach auf ein mobiles Gerät übertragen werden kann. Die Weitergabe von Daten an ein mobiles Gerät kann über WLAN, einen E-Mail-Anhang, eine kabelgebundene Dateiübertragung oder über ein freigegebenes Laufwerk wie Dropbox oder Google Drive erfolgen.
Öffnen und Ausrichten einer Karte in Global Mapper Mobile
Wenn ein Global Mapper Mobile-Paket auf das Mobilgerät übertragen wurde, kann diese Datei direkt über die Global Mapper Mobile-App geöffnet werden. Durch Öffnen der App und Tippen auf "Karte öffnen" wird ein Bildschirm geöffnet, über den der Dateispeicher des Geräts durchsucht und eine Karte importiert werden kann.

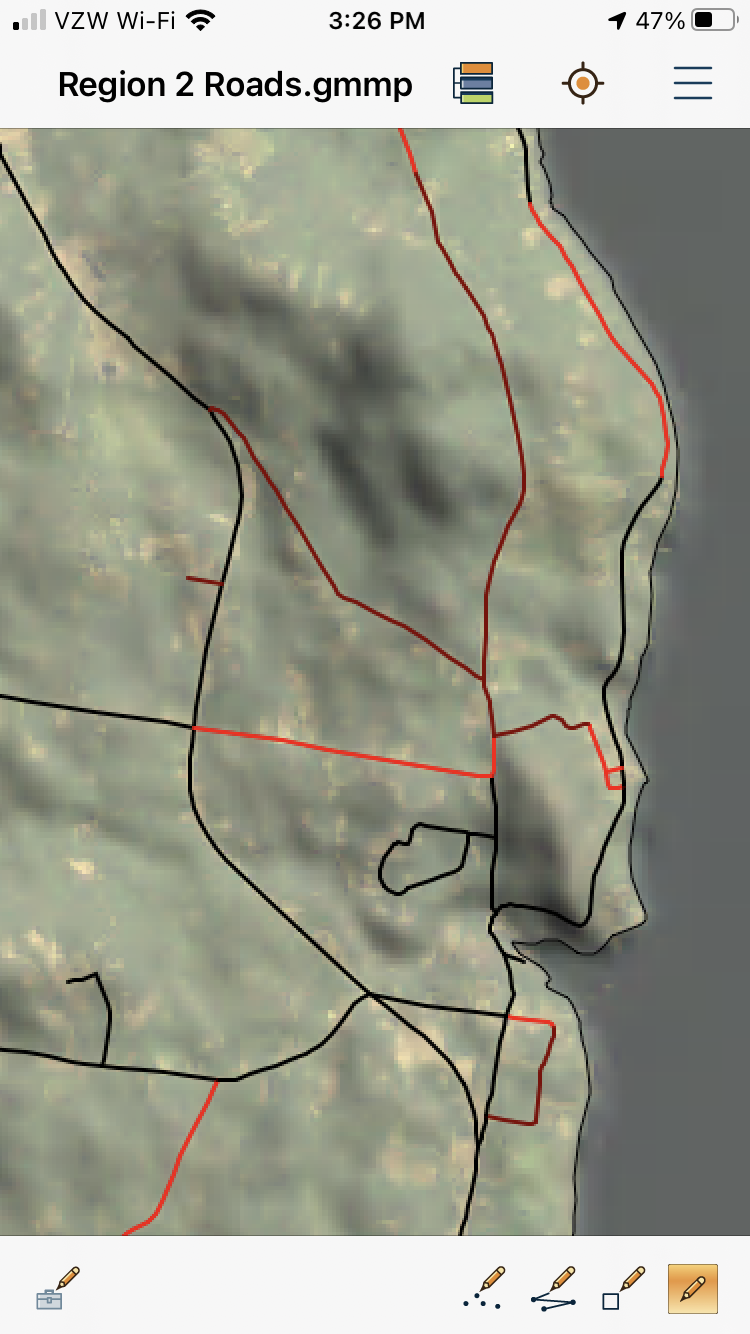

Die in Global Mapper Mobile geöffnete Karte enthält die aus Global Mapper Desktop exportierten Datenebenen.
Wie Global Mapper Desktop enthält auch Global Mapper Mobile ein Kontrollzentrum, das die in der Karte vorhandenen Ebenen auflistet. Durch Tippen auf eine im Kontrollzentrum aufgeführte Ebene wird diese ausgeblendet und die vertikalen Punkte rechts daneben öffnen die Ebenenoptionen, die Aktionen zum Neuanordnen von Ebenen in der Karte enthalten.

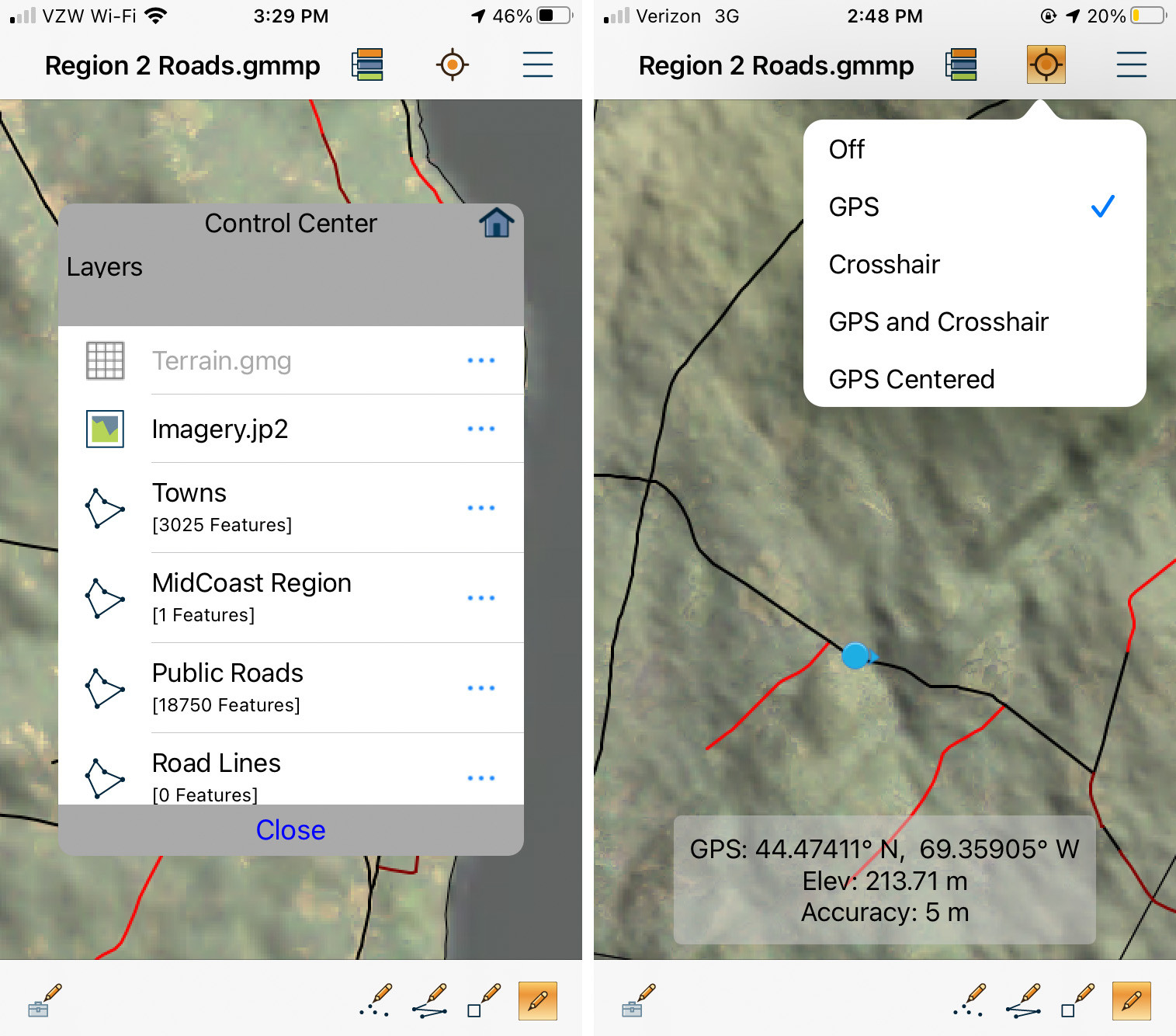

Über das Kontrollzentrum in Global Mapper Mobile können die Ebenen ausgeblendet oder neu angeordnet werden. Der GPS-Standort des Geräts und des Benutzers kann für die Anzeige auf der Karte über das Menü Standortanzeige aktiviert werden.
Neben dem Kontrollzentrum befindet sich die GPS-Anzeige. Wenn Sie die GPS-Option aktivieren, werden standardmäßig die internen Ortungsdienste des mobilen Geräts verwendet, um den GPS-Standort auf der Karte anzuzeigen und die Koordinatenposition und die Genauigkeit dieser Messung auf dem Bildschirm zu notieren. Die Anzeige des GPS-Standorts kann den Benutzern bei der Orientierung im Gelände helfen und sie besser über nahe gelegene Elemente informieren. Mobilfunk- und Wi-Fi-Verbindungen können zwar die Genauigkeit der mit dem mobilen Gerät ermittelten GPS-Position erhöhen, sind aber für die Anzeige der Position nicht unbedingt erforderlich.
Da die Genauigkeit des internen GPS eines mobilen Geräts möglicherweise nicht den Genauigkeitsstandards einer Organisation für die Datenerfassung entspricht, kann Global Mapper Mobile mit einem Pro-Abonnement eine Verbindung zu einem externen GPS-Gerät herstellen und dieses verwenden. Im Hauptmenü, in der oberen rechten Ecke, ermöglicht die Option "Advanced GPS" die Auswahl und Verwendung eines über Bluetooth verbundenen GPS-Geräts. Die Verwendung eines externen Geräts erhöht die Genauigkeit der Standortbestimmung, was sich in den auf dem Bildschirm angezeigten GPS-Informationen widerspiegelt. Außerdem können in den erweiterten GPS-Optionen die Satellitenverbindungen, die erweiterten Standortinformationen und der NMEA-Rohdatenstrom angezeigt werden.
Um ein bestimmtes Straßen-Element in der geladenen Karte zu finden, können Vektor-Elemente in Global Mapper Mobile gesucht werden. Tippen Sie unten links auf dem Bildschirm auf , um das Werkzeugset zu ändern, und wählen Sie Elemente suchen. Um eine Suche zu starten, tippen Sie auf das Suchsymbol mit der Lupe unten rechts.
Am unteren Rand des Suchbildschirms kann die Art des gesuchten Elements angegeben werden. Für die Suche nach Straßen-Elementen wird die Suche nach Flächen und Punkten deaktiviert. Zurück in der oberen Hälfte des Dialogs kann ein Attribut ausgewählt werden, und diese Auswahl aktualisiert dynamisch die Liste der verfügbaren Werte. Wenn Sie das Attribut Oberflächentyp und den Wert "unbefestigt (unimproved)" auswählen, werden alle unbefestigten Straßen ermittelt. Tippen Sie auf OK, um zur Kartenansicht zurückzukehren und die ausgewählten Elementen anzuzeigen. Diese Visualisierung zeigt die unbefestigten Straßen an, die möglicherweise inspiziert und gewartet werden müssen. Um eine einzelne Straße zu identifizieren, die in Kürze inspiziert werden soll, können Sie das Suchwerkzeug erneut verwenden, um nach dem Straßennamen zu suchen und schließlich das einzelne Element auszuwählen.

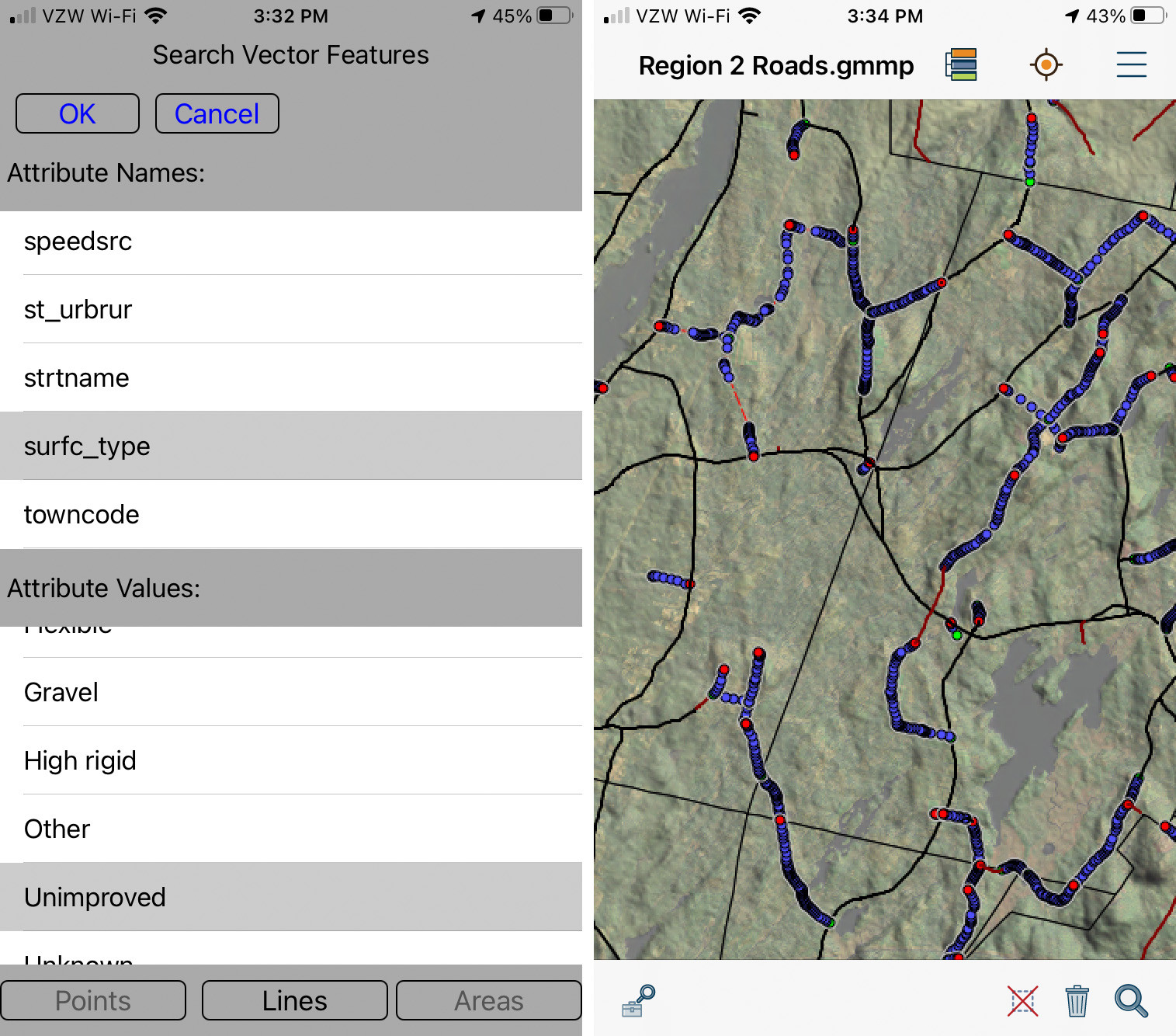

Eine Suche nach allen Linienelementen mit dem Oberflächentypwert "Unimproved" wählt alle nicht ausgebauten Straßen auf der Karte aus.
Bearbeiten und Erstellen von Daten in Global Mapper Mobile
Um ein Element auszuwählen, Attribute anzuzeigen und Vektordaten zu bearbeiten, muss das Digitalisierwerkzeug aus der Werkzeug-Box ausgewählt werden, die sich in der unteren linken Ecke der geöffneten Kartenansicht befindet. Durch Auswahl des Bleistiftsymbols können Vektor-Elemente nun mit einem einzigen Tippen ausgewählt werden. Ein zweites Tippen auf ein ausgewähltes Element öffnet die Element-Informationen, um die Attribute anzuzeigen. Von hier aus können die Werte bearbeitet werden, und ein Tippen auf die Knotenpunkte ermöglicht die Bearbeitung der Geometrie des Elements.

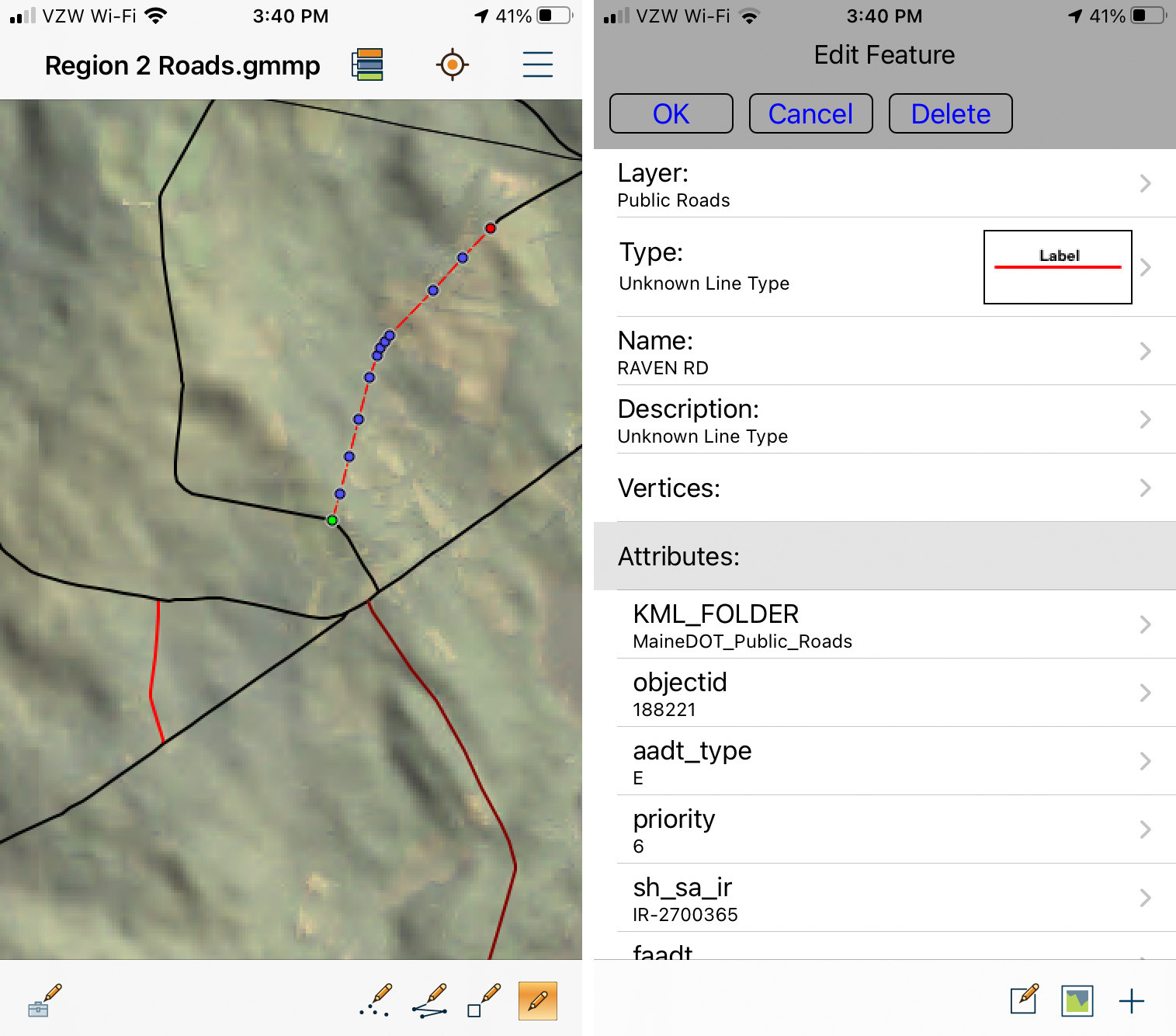

Wenn das Auswahlwerkzeug des Digitizers aktiv ist, wird ein Element durch einmaliges Antippen ausgewählt. Ein erneutes Tippen auf das gleiche Element öffnet die ElementsInformationen zur Ansicht und Bearbeitung.
Um Elemente mit dem Digitizer-Werkzeugsatz zu erstellen, tippen Sie auf , um die Werkzeuge zum Erstellen von Punkten, Linien oder Flächen zu aktivieren. Jede dieser Werkzeugschaltflächen öffnet ein Menü, in dem die jeweilige Methode zur Element-Erstellung ausgewählt werden kann. Sie können zwar auch manuell tippen, um Elemente auf einer Karte zu zeichnen und zu platzieren, aber wenn Sie mit einem kleineren Bildschirm auf einem GPS-fähigen Gerät arbeiten, sind die Optionen zum Aufzeichnen eines Element basierend auf der GPS-Position weitaus besser geeignet.
Um die Spur einer nicht dokumentierten oder geänderten Straße aufzuzeichnen, wird ein Modus zur Erstellung von Linien-Elementen verwendet, um entweder Knotenpunkte entlang der Linie in einem bestimmten Abstand oder Zeitintervall aufzuzeichnen. Tippen Sie auf die Datenerstellungsmethode, um mit der Digitalisierung des Elements zu beginnen. Wenn das Ende der Straße erreicht ist, tippen Sie auf das Haken-Symbol, um die Erstellung der Linie zu beenden.

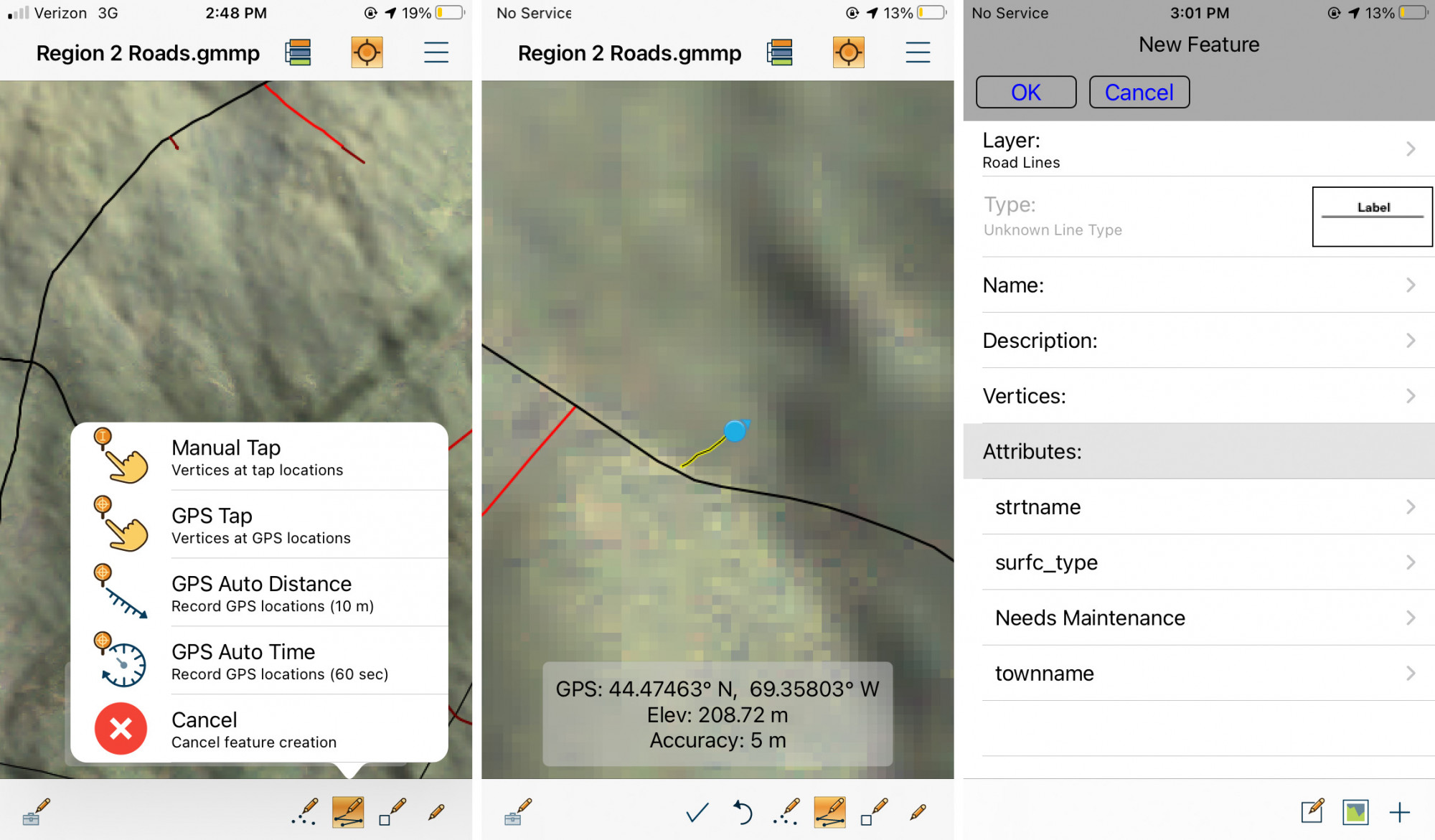

Eine Linie, die mit einem beliebigen Element-Erstellungsmodus erstellt wurde, kann in einer bestehenden Ebene, einer neuen Ebene oder einer Elementen-Vorlagenebene platziert werden.
Genau wie in Global Mapper Desktop wird der Benutzer bei der Erstellung der Geometrie eines Elements aufgefordert, die Element-Informationen einzugeben. Es wird eine Ebene für das Element ausgewählt, und wenn eine Element-Template-Ebene ausgewählt wird, fordert die App den Benutzer auf, alle erforderlichen Attributwerte einzugeben, die für das Template in Global Mapper eingerichtet wurden.
Ein weiterer Datentyp, der in Global Mapper Mobile erfasst und zu einer Karte hinzugefügt werden kann, ist ein Bild. Durch langes Tippen auf die Kartenansicht wird die Kamera des Geräts gestartet, so dass der Benutzer ein Bild im Feld aufnehmen kann. Das aufgenommene Bild wird mit einem Geotag versehen und erscheint auf der Karte als Picture-Point-Element an der GPS-Position. Das Bild ist nun über ein Vektorpunkt-Element in die Karte eingebettet und wird mit der Karte gespeichert. Die Möglichkeit, ein Bild vor Ort aufzunehmen, kann dazu beitragen, die der Karte hinzugefügten Notizen und Elemtn-Attribute zu ergänzen, um ein umfassenderes Bild der betreffenden Straße und der möglicherweise erforderlichen Instandhaltung zu erhalten.

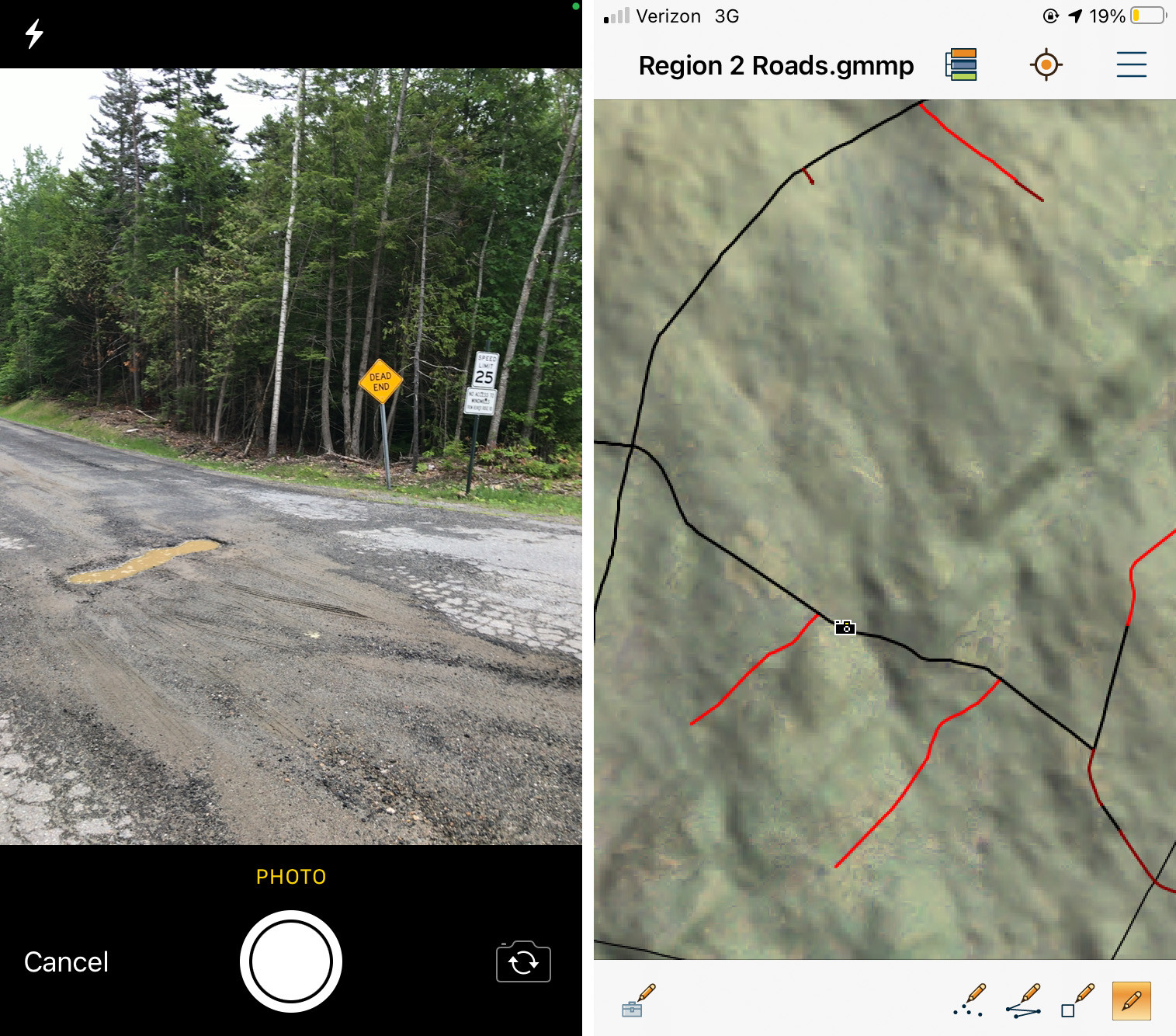

Das Hinzufügen eines Bildes zu einer Karte ist eine wertvolle Möglichkeit, einen Projektstandort zu erfassen oder zusätzliche Informationen zu vermitteln.
Speichern und Exportieren von Daten in Global Mapper
Wenn Daten erfasst oder geändert wurden, kann die mobile Karte über das Hauptmenü von Global Mapper Mobile auf dem Gerät gespeichert werden. Die Datei kann dann per E-Mail exportiert oder auf ein freigegebenes Laufwerk oder einen Desktop- oder Laptop-Computer mit WLAN oder einer kabelgebundenen Dateiübertragung verschoben werden. Alle hinzugefügten oder geänderten Daten und Bilder, die der Karte hinzugefügt werden, werden im Global Mapper Mobile-Paketformat (*.gmmp) gespeichert und mit ihr exportiert.
Das Global Mapper Mobile-Paket wird dann in Global Mapper geladen, und die geänderten Daten können nach Bedarf untersucht, gestaltet und analysiert werden. Die im Feld aufgenommenen Bilder sind nun Teil der Karte in Global Mapper und können mit dem Element-Info-Werkzeug geöffnet und angezeigt werden.
Die Originaldaten werden zusammen mit den erstellten Daten und dem hinzugefügten Bild vom mobilen Gerät übertragen und in Global Mapper Desktop geöffnet.
Bei der vom Verkehrsministerium geschaffenen und gewarteten Infrastruktur ist die Arbeit zur Lokalisierung, Vermessung und Erfassung des Zustands vorhandener Elemente unerlässlich. Global Mapper und Global Mapper Mobile bieten ein kongruentes System, um Daten aus dem Büro in einem interaktiven und bearbeitbaren Format zur konsistenten Datenvisualisierung und -erfassung in die Hände der Vermessungsingenieure vor Ort zu bringen.
Wenn Sie an Global Mapper interessiert sind, laden Sie noch heute eine 14-tägige kostenlose Testversion herunter. Global Mapper Mobile steht im iOS App Store und im Google Play Store als kostenloser Download zur Verfügung. Wenn Sie Fragen haben oder eine Demo wünschen, kontaktieren Sie uns!
