Messung und Manipulation von Golfplatzgelände in Global Mapper Pro
Nach der Datenerfassung und -verarbeitung, wie bei der Golfplatzpflege und der Felddatenerfassung gezeigt, kann Global Mapper Pro verwendet werden, um aussagekräftige Messungen aus dem Gelände zu extrahieren. Bestehende Bedingungen können mit Hilfe von Höhenlinien, Bruchkanten und Geländeoberflächen kartiert werden, und die Wasserbewegung kann mit dem Wassereinzugsgebietstool abgebildet werden. Mit Global Mapper Pro können Benutzer mit Hilfe von Werkzeugen zur virtuellen Geländemanipulation Lagepläne erstellen und vergleichen, die optimale Stelle für ein flaches Gelände finden, das betroffene Bodenvolumen messen, modellieren, wie das Wasser über das neue Gelände fließen wird, die Entwässerung planen und vieles mehr.
Erstellung von Konturen

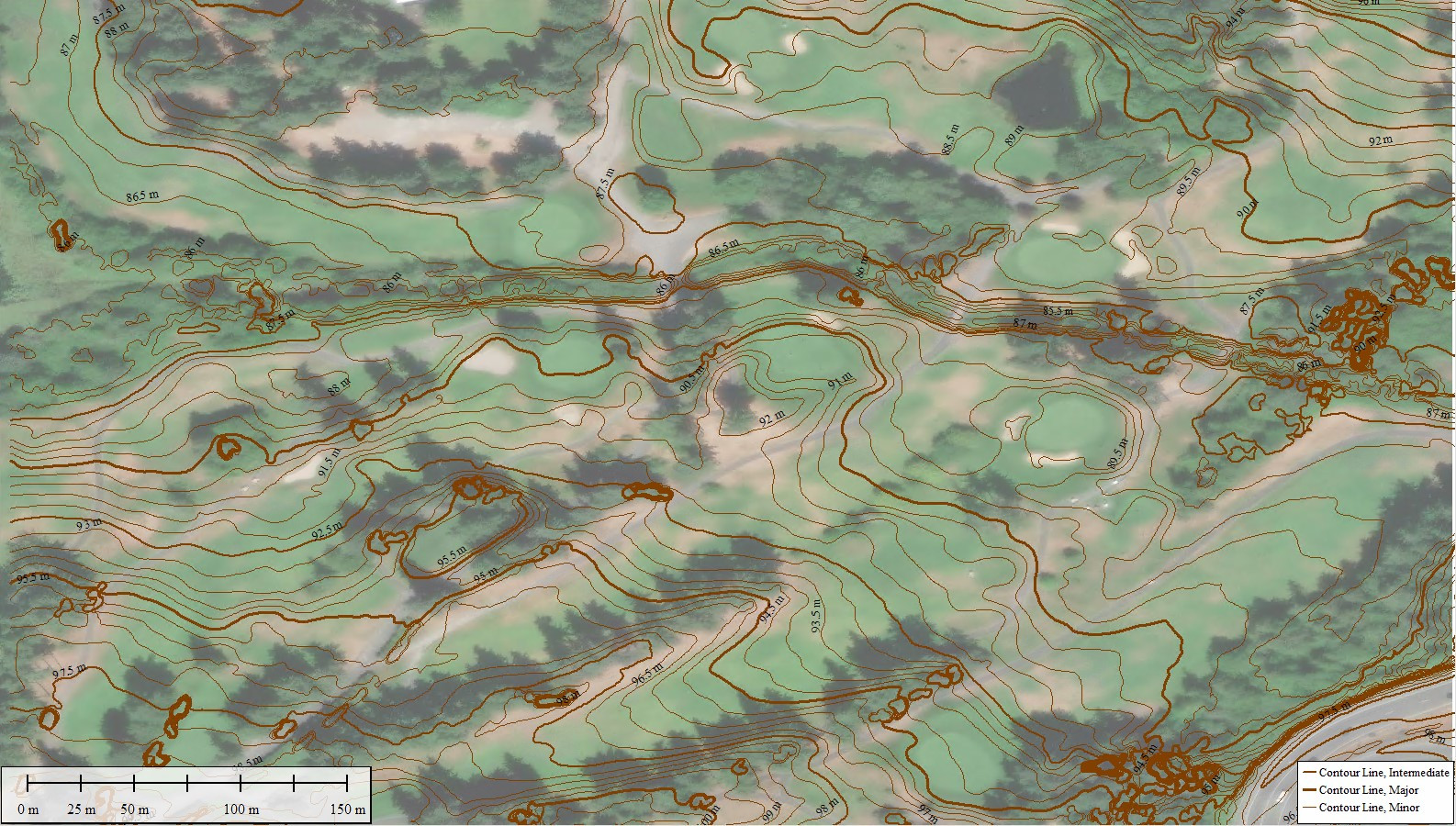

Bei der Analyse von Grüns ist es für den Manager wichtig, die Struktur der Oberfläche des Grüns zu verstehen, einschließlich der Höhenunterschiede. In Global Mapper lassen sich Konturen ganz einfach mit ein paar Mausklicks aus einem Oberflächenmodell oder Lidar erstellen. Konturen sind Linien, die Höhenunterschiede abbilden. Jede Linie wird auf einer anderen Höhe gezeichnet und kann anhand der Lücken zwischen den Linien abgelesen werden. Gebiete mit eng beieinander liegenden Linien sind steiler als spärliche Gebiete. Diese Linien werden in GIS häufig für die Bauplanung oder zum unauffälligen Hinzufügen von Höheninformationen zu Karten verwendet. Wie andere Vektordaten können auch Konturen in eine CAD-Datei, ein Shapefile usw. exportiert werden, wobei die Höhe als Attribut erhalten bleibt.
Konturen können in beliebigen Intervallen erstellt werden, je nachdem, wie hoch die Auflösung Ihrer Daten ist und wie genau Sie die Daten auswerten möchten.
Kartierung der Neigung
Eine weitere Möglichkeit zur Bewertung von Höhenveränderungen ist eine Neigungskarte oder ein Raster. Das Gefälle im Gelände lässt sich in Global Mapper leicht mit einem Shader darstellen. Neigungswerte können durch Erstellen eines benutzerdefinierten Shaders hervorgehoben oder mit dem Werkzeug Raster neu klassifizieren gruppiert werden. In der Abbildung unten sehen Sie, wie das Raster nach dem Neigungswert gefärbt ist. Zellen mit ähnlicher Farbe können für die Analyse in Flächenmerkmale extrahiert oder in Global Mapper Mobile exportiert werden, um sie im Feld zu referenzieren.

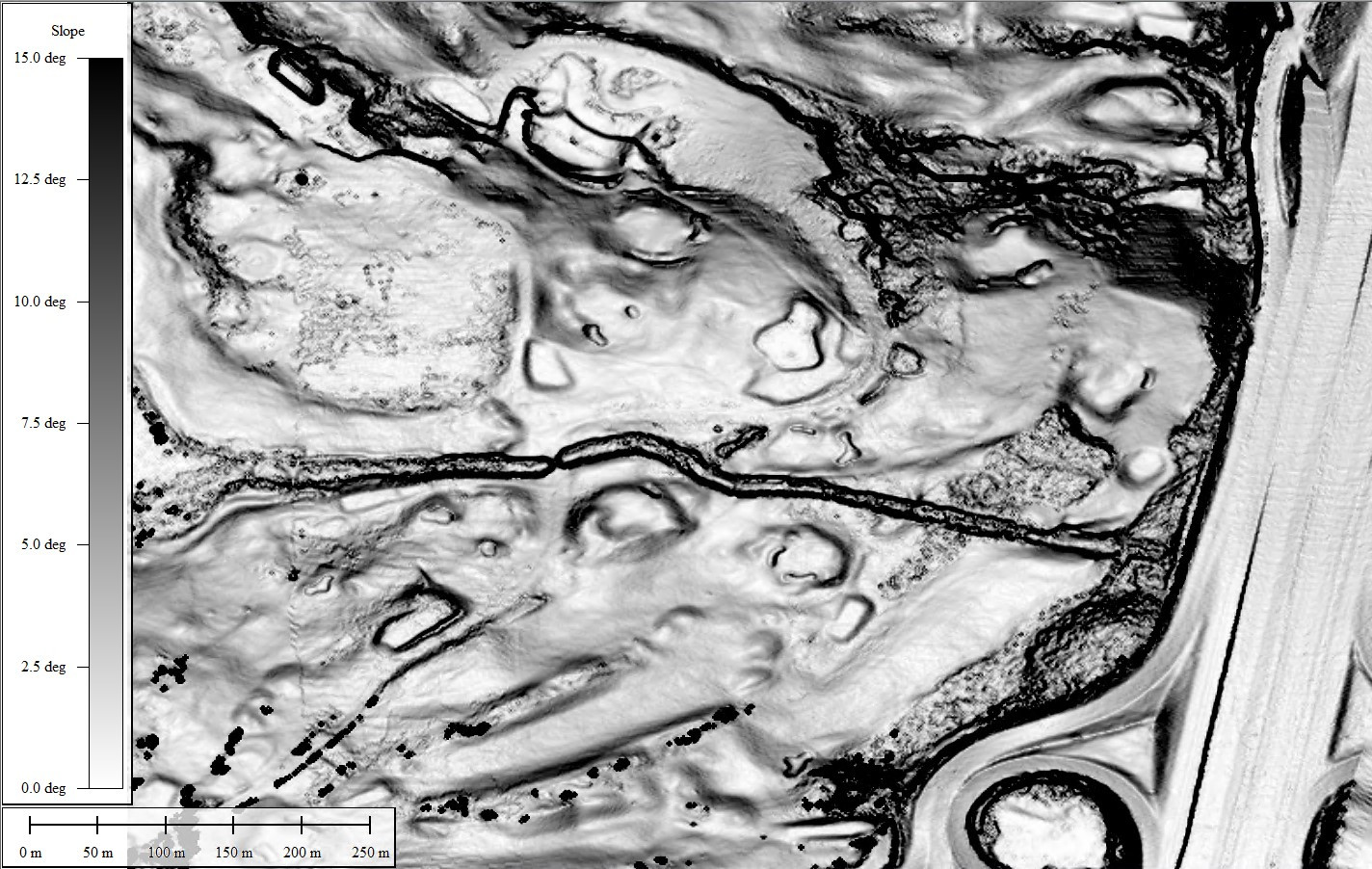

Die Berechnung von Neigungswerten in Global Mapper ist so einfach wie die Änderung eines Shaders.
Neue Abschlagbox erstellen
Die Planung eines Bauprojekts, z. B. die Rodung eines Waldes für eine neue Abschlagbox, kann mit den Geländemanipulationswerkzeugen von Global Mapper leicht durchgeführt werden. Um eine neue Abschlagbox zu erstellen, muss ein idealer Bereich ausgewählt werden, der nicht durch zusätzliche Aufschüttungen oder Erdreich abgeflacht werden muss, und die Sichtlinien müssen berücksichtigt werden.
Kartierung von Sichtlinien

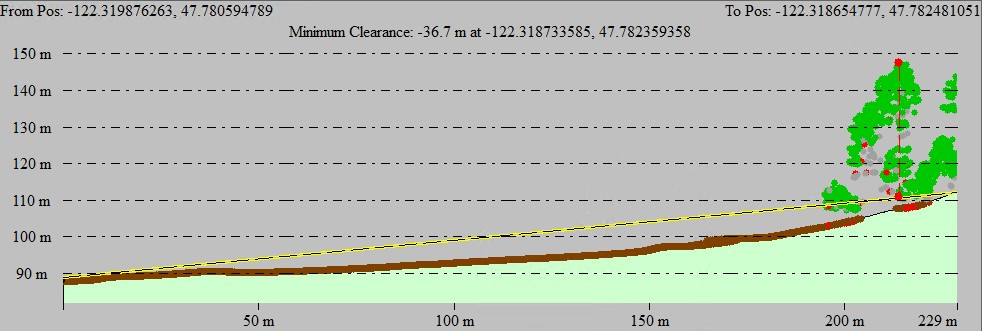

Das Pfadprofil-Werkzeug bietet nicht nur eine senkrechte Perspektive auf 3D-Daten, sondern auch ein Sichtlinien-Werkzeug zur Lokalisierung von Objekten oder Geländeteilen, die die Ansicht behindern könnten. Die Sichtlinienanalyse betrachtet einen Pfad über die geladenen Geländeschichten, so wie eine Person die Erdoberfläche ablaufen würde.
Manipulation des Geländes und optimale Standortwahl
Die optimale Position für das Ausschneiden und Füllen kann mit dem Werkzeug Site Flatten modelliert werden. Zeichnen Sie einfach ein Flächen-Feature in der Größe des T-Stücks, das Sie erstellen möchten, und fordern Sie dann das Werkzeug auf, den besten Bereich zu finden. Optional können Sie ein anderes Flächen-Feature verwenden, um den Suchbereich einzuschränken. Das Werkzeug platziert und dreht das Feature an verschiedenen Stellen in dem von Ihnen festgelegten Bereich, um einen Lageplan zu erstellen, der das Abtrags- und Füllvolumen optimiert und so die Baukosten begrenzt.

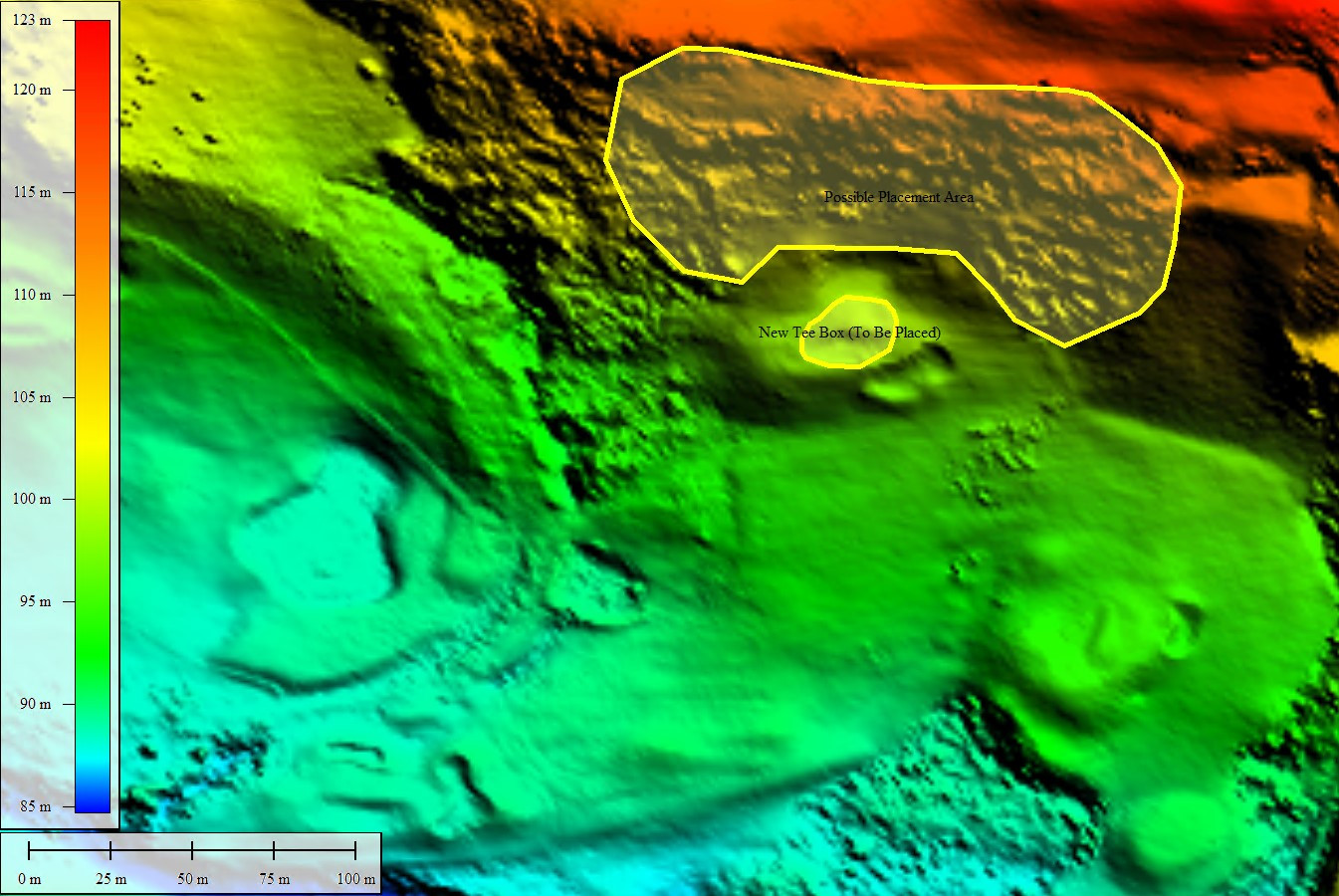

Diese Abschlagbox könnte in den begrünten Bereich verlegt werden. Der bestehende Abschlagkasten dient als Modell, während der Bereich, der genutzt werden könnte, dahinter hervorgehoben ist. Mit dem Werkzeug "Abflachen" wird der neue Abschlag so platziert, dass die Kosten für das Abtragen und Auffüllen reduziert werden.

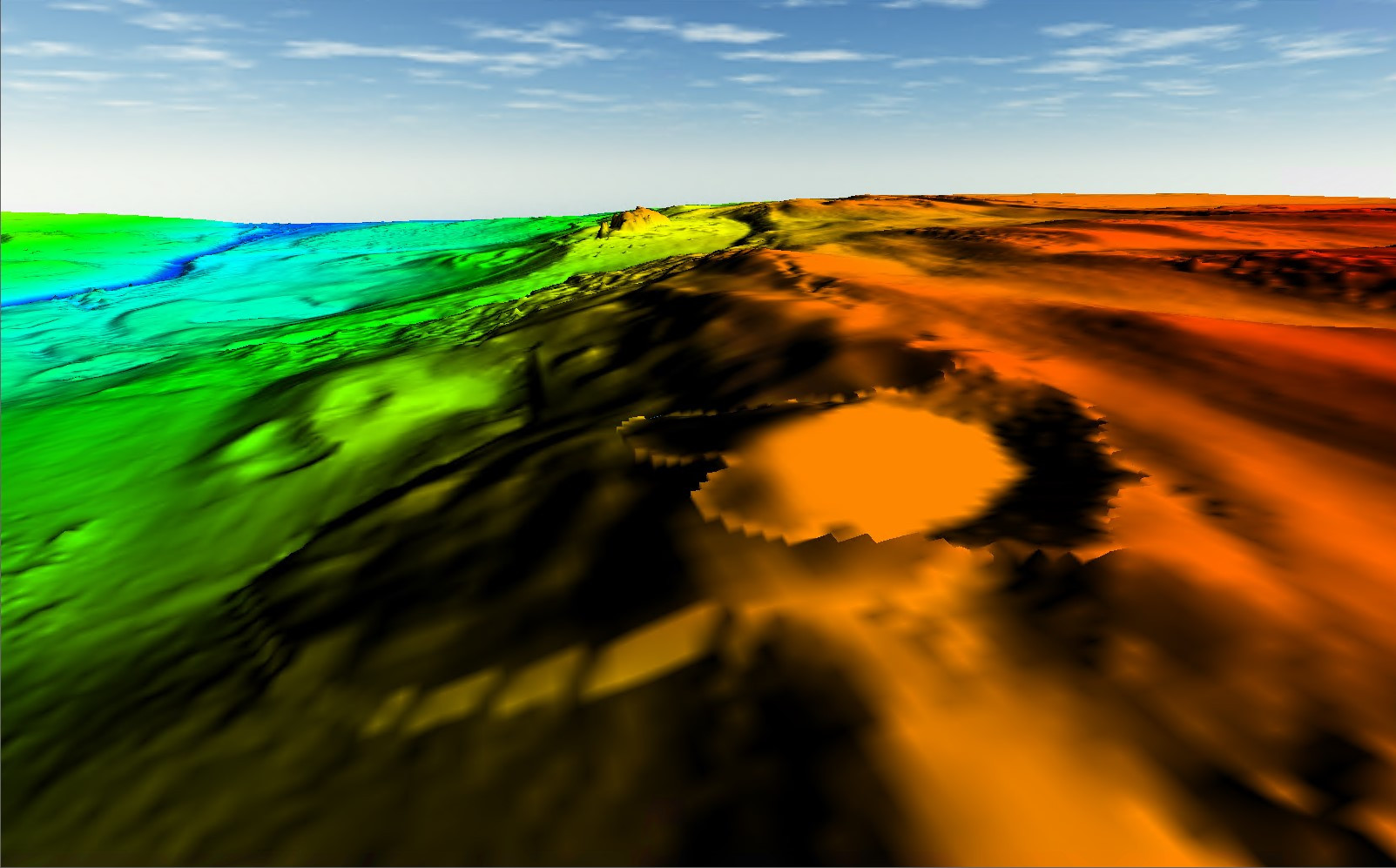

Betrachtet man die fertigen Daten im 3D-Viewer aus der Nordost-Perspektive, so sieht man, wie der neue, optimierte flache Grundriss in das bestehende Gelände modelliert wurde.

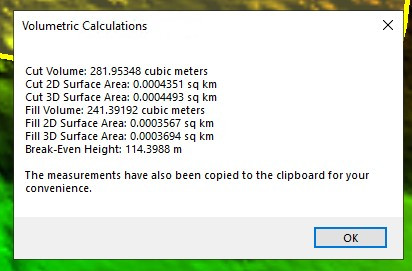

Das Tool zur Abflachung des Geländes gibt auch die geschätzten Abtrags- und Aufschüttungsmengen für die Umsetzung des neuen Geländes an.
Terrain Painting zum manuellen Gestalten der modellierten Bodenoberfläche
Sobald der optimale Ort ausgewählt ist, kann das umliegende Gelände angepasst werden. Mit dem Werkzeug Terrain Paint können Sie die Höhenwerte in einer Rasterebene mit einer Mausbewegung bearbeiten. In der Abbildung unten wurde das raue Gelände, das durch das Entfernen der Vegetation entstanden ist, geglättet, um es besser an den neuen Lageplan anzupassen. Diese volumetrischen Änderungen des Bodens lassen sich messen, indem man die neue Ebene mit dem Original vergleicht, indem man das Werkzeug Terrain vergleichen verwendet. Dieser Arbeitsablauf ist nur ein Beispiel dafür, wie die Global Mapper Suite von Geländebearbeitungswerkzeugen in vielen Branchen für die genaue Geländemodellierung und -messung eingesetzt wird.
Glätten Sie die umgebenden Geländewerte und passen Sie sie an die neue Oberfläche an.
